一、項目簡介

       澧縣東部新區污水處理廠為澧縣創新創業園污水處理站集中污水處理設施，該項目總建筑面積31640㎡，主要新建氧化溝、二沉池、出水提泵站、空壓房及機修倉庫、綜合樓等，并配套建設污水管網，規劃污水日處理總能力9萬噸，污水處理工藝為A/O，在線監測達標率優秀，園區雨水管網覆蓋率優秀。我司為此項目提供了全套的自控儀表以及供貨安裝調試服務。

二、自動控制系統介紹

本污水處理廠的自控系統由中央控制系統、4個一級現場控制站和13個二級現場控制站組成，工作人員只需在控制室便能夠?qū)θ珡S的設備進行監控?，F(xiàn)場控制站PLC是直接控制和監測若干生產過程的單元，進行工藝檢測參數、設備運行工況信號的采集、監測和控制，并向上級控制單元進行實時傳送。上級控制單元可調用各現場站的全部運行信息，通過一定權服設定控制現場主要設備的啟動和停止。

（1)PLC100站設在1#配電間用于配電設備運行的監控，提升泵站提升泵，變配電網軸流風機等設備運行及儀表數據采集。下設PLC300A/B(1.2#氧化溝），PLC400(預處理），PLC500(污泥泵站），PLC700(瓦淀池站），PLC1100(除奧系統）等6個二級站，其中PLC1100為設備自帶。

（2)PLC200站設在空壓機房配電間用于配電設備運行的監控，出水提升泵站出水提升泵，空壓機房變配電間等設備運行及儀表數據采集．下設PLC1200(消毒系統）一個二級站，其中PLC1200為設備自帶。

（3)PLC201站設在空壓機房，用于控制濾池相關設備。下設PLC1401~1404(濾池控制臺）4個二級子站，均為設備自帶。

（4)PLC901站設在污泥脫水加藥間，下設PLC902一個二級站，均為成套設備帶來。

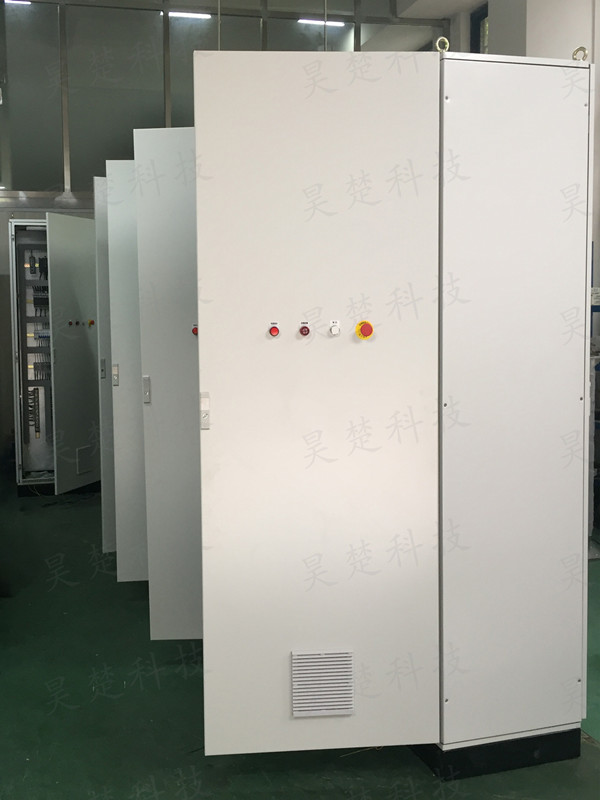

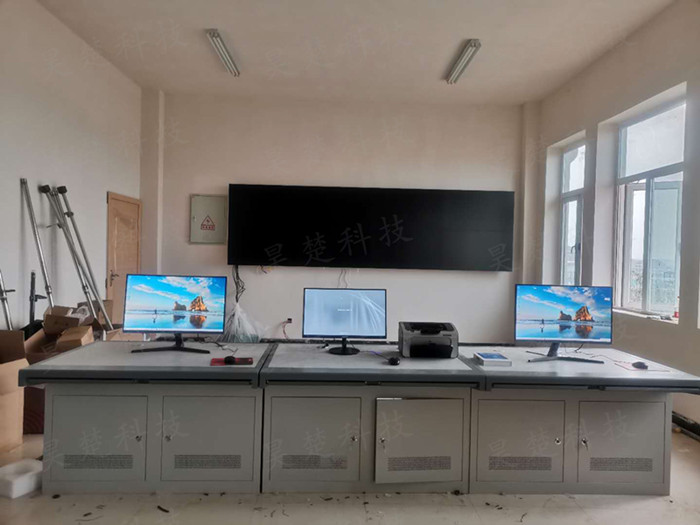

中央控制系統是由二套PC監控機、二臺液晶彩顯、打印機、UPS等組成，二套PC監控機互為熱備。

三、中央控制系統具有以下功能：

（1)數據采集

現場站采集的數據通過光纖網傳送至中央控制系統，各現場站亦可通過中央控制系統采集其它現場站的信號。

（2)數據匯總分析

對各現場站采集來的數據進行匯總，分析，為污水廠的全面控制提供必要的數據基礎，存儲的數據資料用于生產調度，設備管理及預報參考之用。

－班、日、月、年報表

班報表以一個班工作時間8小時為準，一天三班，班報表的形式包括正確的班次、日期、報表名稱、采樣點編號，計量單位以及每個采樣點的平均值、最小值最大值，連續計量的累積值，班的處理水量、能耗、單耗或成本，進行打印和存儲。

日，月，年報表的形式與班報表形式類同，但報表的時段為日、月、年。

報表的存儲以月為單位存入專用數據庫或磁盤內。

－ 圖表和曲線

包括過程變化曲線、參數時序曲線、計量累積曲線、進廠／出廠水量、水池水位變化過程曲線、DO、MLSS、COD、NH、PH等反應水質變化過程曲線、能耗曲線、事故報警總表等，分成日、月時段，以月為單位存入磁盤。

（3)指令下達：由數據分析取得的優化方案，發控制指令。

（4)中央數據庫的建立

建立實時數據庫和歷史數據庫。實時數據庫用于實時調度；歷史數據庫主要用于資料儲存，查詢以及決策依據。歷史數據庫包括控制用數據庫、管理用數據庫、后備數據庫及外傳數據庫。

（5)數據交換：本系統應留有專用數據庫，為上層系統留有通訊接口，可接受上層系統的調控指令。
